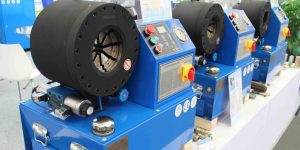

Обжимные станки — это специализированное оборудование, которое является основой любого бизнеса, связанного с производством, ремонтом и обслуживанием рукавов высокого давления. Правильный выбор обжимного станка определяет производительность предприятия, качество выпускаемой продукции, скорость окупаемости инвестиций и конкурентоспособность на рынке. В этой статье мы подробно разберем, как выбрать обжимной станок для РВД с учетом специфики вашего бизнеса, объемов производства и финансовых возможностей.
Что такое обжимной станок и зачем он нужен
Обжимной станок для РВД — это гидравлический пресс, предназначенный для надежного соединения гидравлического рукава с металлическими фитингами методом радиального обжатия. В процессе обжима специальные сегментные кулачки под высоким давлением сжимают наружную гильзу фитинга, деформируя её и плотно прижимая к армирующему каркасу рукава. Это создает герметичное неразъемное соединение, способное выдерживать высокие рабочие давления до шестисот бар и более.
Качество обжима напрямую влияет на надежность всей гидравлической системы. Неправильно обжатый рукав может разорваться под давлением, что приведет к аварии, простою дорогостоящего оборудования, травмам персонала и серьезным финансовым потерям. Профессиональный обжимной станок обеспечивает точное контролируемое усилие обжатия, равномерное распределение давления по окружности и стабильное качество соединений.
Обжимные станки используются в различных сферах бизнеса: сервисные центры по ремонту спецтехники, производственные предприятия, изготавливающие гидравлические узлы, мобильные бригады выездного ремонта, специализированные мастерские по изготовлению РВД на заказ, предприятия сельскохозяйственного машиностроения и строительной индустрии.
Типы обжимных станков по конструкции и назначению
Обжимные станки классифицируются по нескольким критериям, каждый из которых определяет их область применения и производительность.
Ручные обжимные станки
Ручные станки — это компактное портативное оборудование с механическим приводом через рычаг или винтовой механизм. Усилие обжатия создается физическим усилием оператора, что ограничивает максимальный диаметр обжимаемых рукавов до двадцати пяти миллиметров. Типичный представитель — модель SD-25, способная обжимать рукава типа один эс эн диаметром от шести до двадцати пяти миллиметров и два эс эн от шести до двенадцати миллиметров.
Преимущества ручных станков: минимальная стоимость, не требуют электропитания, полная автономность, компактность и малый вес, простота конструкции и обслуживания. Недостатки: низкая производительность, физическая нагрузка на оператора, ограниченный диапазон диаметров, невозможность обжимать толстостенные рукава со спиральной навивкой.
Ручные станки оптимальны для индивидуальных предпринимателей, занимающихся мелким ремонтом, мобильных мастеров, работающих на выезде в условиях отсутствия электропитания, фермеров и владельцев небольших автопарков для самостоятельного ремонта техники.
Электрогидравлические станки с ручной настройкой
Электрогидравлические станки — это наиболее распространенный тип оборудования для профессионального применения. Они оснащены электродвигателем мощностью от двух с половиной до пяти киловатт, который приводит в действие гидравлический насос, создающий давление в системе. Оператор вручную устанавливает необходимый диаметр обжима, ориентируясь на шкалу на корпусе станка или используя эталонные образцы.
Типичные модели этого класса: SD-32 с диапазоном обжима от шести до тридцати двух миллиметров, SD-51Z и SD-51P, способные обжимать рукава до пятидесяти одного миллиметра, P32GD — универсальная модель для рукавов типа один эс эн, два эс эн, четыре эс пи и четыре эс аш до пятидесяти одного миллиметра, а также рукавов сверхвысокого давления Р12, Р13, Р15 до тридцати двух миллиметров.
Усилие обжатия в таких станках достигает от ста пятидесяти до трехсот пятидесяти тонн, что позволяет работать с любыми типами рукавов, включая толстостенные со спиральной навивкой. Время одного цикла обжима составляет от двадцати до сорока секунд в зависимости от диаметра и модели станка.
Преимущества: универсальность применения, высокая скорость работы, возможность обжима любых типов РВД, надежная конструкция, доступная цена. Недостатки: требуется опыт оператора для точной настройки диаметра обжима, возможность человеческой ошибки при ручной настройке, необходимость периодической калибровки.
Эти станки идеальны для сервисных центров со средней загрузкой, ремонтных мастерских при автопарках и строительных компаниях, небольших производств РВД на заказ с объемом до пятидесяти рукавов в день.
Станки с цифровым управлением и контролем
Современные станки с цифровым управлением оснащены электронными системами контроля диаметра обжима, автоматическими датчиками положения кулачков и дисплеями с программируемыми режимами работы. Оператор выбирает в меню тип рукава и фитинга, а станок автоматически устанавливает требуемые параметры обжима и контролирует их выполнение.
Примеры моделей: P32T с сенсорным дисплеем и автоматическим контролем диаметра, UT-51TS с предустановленными программами для разных типов фитингов, K-51 с функцией запоминания до пятидесяти программ обжима.
Преимущества: исключение ошибок оператора, стабильное качество обжима, высокая повторяемость результатов, автоматическая документация процесса, возможность работы неквалифицированного персонала после краткого обучения. Недостатки: более высокая стоимость, сложность ремонта электроники, зависимость от качества электропитания.
Такие станки предназначены для серийного производства РВД с высокими требованиями к качеству, крупных сервисных центров с большим потоком клиентов, предприятий, работающих по строгим стандартам качества с обязательной документацией процесса.
Производственные автоматические станки
Промышленные станки для массового производства РВД обладают максимальной производительностью, полной автоматизацией процесса и интеграцией в производственные линии. Они способны выполнять до пятисот тридцати обжимов в час, имеют автоматическую подачу и извлечение рукавов, системы автоматической смены кулачков и интеграцию с системами управления производством.
Модели этого класса: SD-102 для рукавов до ста двух миллиметров, SD-150 с диапазоном до ста пятидесяти двух миллиметров для крупногабаритных промышленных РВД. Усилие обжатия достигает восьмисот шестидесяти одной тонны, что позволяет работать с самыми толстостенными рукавами.
Такие станки применяются на заводах-производителях гидравлического оборудования, крупных предприятиях машиностроения с собственным производством гидроузлов, специализированных фабриках по массовому производству РВД.
Ключевые технические характеристики при выборе станка
При выборе обжимного станка необходимо учитывать следующие технические параметры.
Диапазон обжимаемых диаметров
Это основная характеристика, определяющая универсальность станка. Диапазон указывается в миллиметрах по внутреннему диаметру рукава. Наиболее востребованные диапазоны: от шести до тридцати двух миллиметров для стандартных мобильных гидросистем, от шести до пятидесяти одного миллиметра для универсального применения, от восьми до ста двух миллиметров для промышленного оборудования и крупногабаритных РВД.
При выборе диапазона необходимо проанализировать структуру заказов. Если восемьдесят процентов работ приходится на рукава до тридцати двух миллиметров, нет смысла переплачивать за станок с диапазоном до пятидесяти одного миллиметра. Однако если регулярно встречаются рукава большего диаметра, универсальный станок окупится благодаря расширению спектра услуг.
Усилие обжатия
Усилие измеряется в тоннах или килоньютонах и определяет способность станка обжимать толстостенные рукава со спиральной навивкой. Для рукавов с оплеткой типа один эс эн и два эс эн достаточно усилия сто пятьдесят — двести тонн, для рукавов со спиральной навивкой четыре эс пи и четыре эс аш требуется от двухсот пятидесяти до трехсот пятидесяти тонн, для крупногабаритных промышленных РВД необходимо от пятисот до восьмисот шестидесяти тонн.
Тип и мощность привода
Электрический привод — наиболее распространенный вариант. Станки комплектуются трехфазными двигателями мощностью три — пять киловатт с питанием триста восемьдесят вольт или однофазными двигателями два с половиной — три киловатта с питанием двести двадцать вольт. Трехфазные двигатели обеспечивают большую мощность и скорость работы, однофазные подходят для малых мастерских без трехфазной сети.
Пневматический привод используется в мобильных станках для работы на выезде при наличии компрессора. Преимущества: искробезопасность, работа во взрывоопасных средах, простота конструкции. Недостатки: требуется мощный компрессор, меньшая скорость работы, зависимость от качества сжатого воздуха.
Скорость работы и производительность
Время одного цикла обжима складывается из времени закрытия кулачков, непосредственного обжатия и возврата кулачков в исходное положение. Для станков с ручной настройкой это составляет от двадцати пяти до сорока секунд, для автоматических станков — от пятнадцати до двадцати пяти секунд, для промышленных станков — от семи до двенадцати секунд.
При расчете производительности учитывайте время на подготовку рукава, установку фитингов, настройку станка и контроль качества. Реальная производительность квалифицированного оператора на стандартном станке составляет двадцать — тридцать рукавов в час при непрерывной работе.
Комплектация и дополнительное оборудование
Стандартная комплектация обжимного станка включает станину с гидросистемой и электроприводом, комплект сменных кулачков на наиболее распространенные диаметры обычно от восьми до тринадцати пар, масляный бак объемом пять — десять литров, манометр для контроля давления в системе, педаль или кнопка управления, инструкцию по эксплуатации и таблицы настроек.
Дополнительное оборудование для комплексного оснащения мастерской: окорочный станок для снятия внешнего слоя резины перед установкой фитинга, отрезной станок для точной резки рукавов под прямым углом, испытательный стенд для проверки герметичности готовых рукавов под давлением, мобильный стол или стеллаж для удобства работы оператора, дополнительные комплекты кулачков для редких размеров фитингов.
Критерии выбора станка под разные бизнес-модели
Для начинающего бизнеса с ограниченным бюджетом
Оптимальный выбор — электрогидравлический станок с диапазоном до тридцати двух миллиметров типа SD-32 или аналог. Стоимость таких станков начинается от трехсот тысяч рублей, что позволяет начать бизнес с минимальными вложениями. Этот диапазон покрывает восемьдесят процентов типичных заказов в сельском хозяйстве и строительной технике.
Рекомендуется дополнить станок простым ручным окорочником и отрезным станком или качественным труборезом. Такая базовая комплектация позволяет выполнять полный цикл изготовления РВД и окупается при объеме тридцать — пятьдесят рукавов в месяц.
Для сервисного центра со средней загрузкой
Универсальный станок с диапазоном до пятидесяти одного миллиметра типа P32GD, UT-51TS или K-51 — оптимальное решение. Стоимость от пятисот до восьмисот тысяч рублей. Такие станки позволяют обслуживать весь спектр мобильной и строительной техники, включая экскаваторы, бульдозеры, краны и тракторы.
Желательно выбирать модели с цифровым контролем диаметра обжима для повышения качества и снижения процента брака. Обязательна комплектация окорочным и отрезным станками, желателен испытательный стенд для контроля качества.
Для крупного производства или специализированного предприятия
Производственные станки с автоматизацией и высокой производительностью типа SD-102 или SD-150 для работы с крупногабаритными РВД. Инвестиции от двух до пяти миллионов рублей, но производительность позволяет выпускать до пятисот рукавов в смену при серийном производстве.
Такие станки интегрируются в производственные линии, оснащаются системами автоматизированного учета и контроля качества, требуют квалифицированного технического обслуживания.
Производители и бренды обжимных станков
На российском рынке представлено оборудование различных производителей. Европейские бренды типа Финн Пауэр, О+П, Унифлекс отличаются высочайшим качеством, надежностью и ресурсом, но имеют высокую стоимость от двух миллионов рублей. Подходят для крупных предприятий с высокими требованиями.
Китайские производители предлагают широкий ассортимент от бюджетных моделей до качественных станков среднего класса. Стоимость от двухсот пятидесяти до восьмисот тысяч рублей. Качество сильно варьируется, важно выбирать проверенных поставщиков с гарантией и сервисной поддержкой.
Российские бренды типа Дестон от завода Гидрокомплект предлагают оптимальное соотношение цены и качества, адаптированы под российские условия эксплуатации, имеют доступный сервис и запасные части на территории России. Гарантия пять лет на оборудование подтверждает уверенность производителя в качестве.
Расчет окупаемости инвестиций
Для расчета окупаемости необходимо учесть стоимость оборудования триста — восемьсот тысяч рублей в зависимости от модели, затраты на обучение и первичный запас расходников пятьдесят — сто тысяч рублей, средняя стоимость изготовления одного РВД для клиента от пятисот до трех тысяч рублей в зависимости от сложности, себестоимость материалов рукава и фитингов составляет тридцать — пятьдесят процентов от цены услуги.
При средней наценке сто процентов и объеме пятьдесят рукавов в месяц выручка составит семьдесят пять — сто пятьдесят тысяч рублей в месяц, чистая прибыль после вычета материалов и накладных расходов тридцать — шестьдесят тысяч рублей в месяц. Окупаемость оборудования от шести до двенадцати месяцев при стабильной загрузке.
Рекомендации по эксплуатации и обслуживанию
Для долговечной работы станка необходимо следовать рекомендациям производителя. Регулярная замена гидравлического масла каждые шестьсот — тысяча моточасов или раз в год, контроль уровня масла и давления в системе перед началом работы, периодическая очистка кулачков от загрязнений и смазка направляющих, калибровка диаметра обжима каждые три — шесть месяцев с использованием эталонных образцов.
Обязательное обучение операторов правильной технике работы, соблюдение техники безопасности и использование защитных экранов, своевременная замена изношенных кулачков при появлении следов деформации. При соблюдении этих правил станок прослужит десять — пятнадцать лет без серьезных поломок.
Заключение
Выбор обжимного станка для РВД — это стратегическое решение, определяющее успешность вашего бизнеса на годы вперед. Правильно подобранное оборудование обеспечит высокое качество продукции, производительность, конкурентоспособность и быструю окупаемость инвестиций. Анализируйте свои потребности, объемы работ, бюджет и перспективы развития, консультируйтесь с опытными специалистами и выбирайте надежных поставщиков с гарантией и сервисной поддержкой.
